芯邦科技自研Flash控制技術 進一步提升存儲產品的價值

目前,國產存儲技術面臨著機遇和挑戰。首先從需求方面來看,隨著數字化和智能化的加速推進,全球?qū)Υ鎯?chǔ)芯片的需求持續增長。尤其是在云計算、大數據和人工智能等領域,對高性能和大容量存儲芯片的需求更加旺盛。
其次,從供給方面來看,盡管國產存儲技術在近年取得了一定突破和發展,但在全球存儲芯片市場上仍面臨激烈競爭。特別是在高端市場,國產存儲技術與國際先進水平仍有差距。

存儲控制芯片是存儲的核心

作為存儲器產品核心部件之一,存儲控制芯片起到中樞控制和管理調度的作用,是存儲器產品的“中央處理器”,也是存儲顆??焖偕虡I(yè)化落地的關鍵因素。

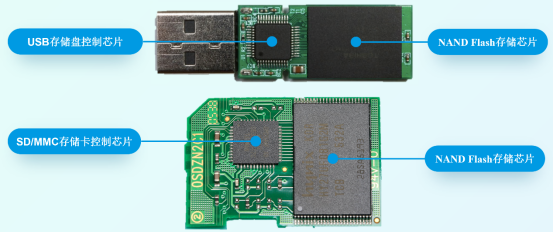

存儲控制芯片通過控制NANDFlash存儲芯片中各個存儲單元電能的儲存及釋放實現數據的寫入與擦除。同時能夠識別 NANDFlash 存儲芯片中存儲單元的狀態,避開壞區實現數據的有效寫入,并最大化利用可用區域提升 NAND Flash 存儲芯片的可用容量。

芯邦Flash技術改變行業格局

作為國內最早布局移動存儲控制芯片的公司,深圳芯邦科技股份有限公司將存儲技術和市場應用需求進行了很好的結合,移動存儲控制芯片在性能、成本、優化速度、兼容性等方面具備優勢,改變了該領域一直被海外廠商壟斷供應的歷史。

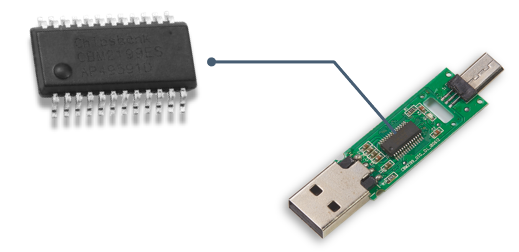

其中芯邦科技的存儲控制芯片基于自主研發的32位CISC專用處理器及Flash控制算法,成功解決了flash應用市場中控制芯片難以適應、flash快速迭代等老大難問題,產品可以兼容存儲晶圓原廠的超過1000種NAND Flash存儲芯片,在壞區識別、數據糾錯能力等技術指標方面具備優勢,并擁有優良的均衡擦寫算法,能夠提高移動存儲設備中NAND Flash存儲芯片的容量利用率,并在確保數據高效、準確讀寫的同時,延長移動存儲設備使用壽命。
此外,相較于同行業普遍采用的通用處理器,芯邦的自研專用處理器指令集更為精簡,減少了不必要的設計冗余。在相同制程工藝及功能標準下,芯邦科技移動存儲控制芯片的晶粒面積(Die Size)小于主要競爭對手,以便使其終端產品進一步小型化、低功耗化,并且降低芯片成本,增強產品競爭優勢。

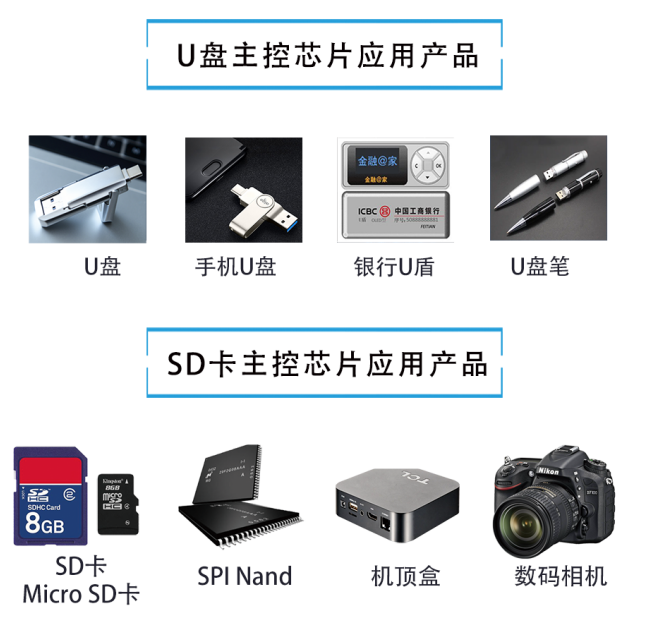

芯邦科技移動存儲控制芯片具備高密度、低成本、低功耗的優勢,產品多應用于大容量數據存儲,如U盤、SD 卡、TF卡、固態硬盤等領域,獲得市場的廣泛認可。隨著Flash制程、控制芯片技術的不斷進步以及在高端封裝技術的推動下,芯邦將不斷進行技術迭代,對存儲控制芯片軟硬件設計進行更新,為客戶提供更加多元化的存儲解決方案。
